La principal diferencia entretransformadores sumergidos en aceitey los transformadores de tipo seco radican en sus métodos de aislamiento y disipación de calor.Transformadores sumergidos en aceiteUtilizan aceite de transformador tanto para el aislamiento como para la refrigeración, ofreciendo ventajas como alta capacidad, gran capacidad de sobrecarga, bajo costo y una larga vida útil. En contraste, los transformadores de tipo seco emplean resina epoxi u otros materiales aislantes sólidos y dependen de la refrigeración por aire, proporcionando beneficios como excelente resistencia al fuego, facilidad de mantenimiento, seguridad y respeto al medio ambiente. En consecuencia,transformadores sumergidos en aceiteLos transformadores de tipo seco son más adecuados para exteriores y entornos industriales de alta exigencia, mientras que los transformadores de tipo seco son más apropiados para lugares interiores densamente poblados, como centros comerciales, hospitales, escuelas y centros de datos.
¿Cuál es la función de un transformador de distribución?
El transformador de distribución es un componente fundamental del sistema de distribución eléctrica. Su principal función es reducir la tensión de la electricidad de alta tensión de 10 kV transmitida por la red a una tensión baja de 380 V/220 V, proporcionando así un suministro eléctrico estable para fábricas, edificios comerciales, complejos residenciales y diversos tipos de equipos eléctricos.
Las clasificaciones de capacidad comunes incluyen:
50 kVA
100 kVA
200 kVA
400 kVA
630 kVA
800 kVA
1000 kVA
1250 kVA
1600 kVA
2000 kVA
La elección de la capacidad del transformador repercute directamente en la estabilidad del suministro eléctrico, los costes de inversión y la eficiencia operativa a largo plazo.

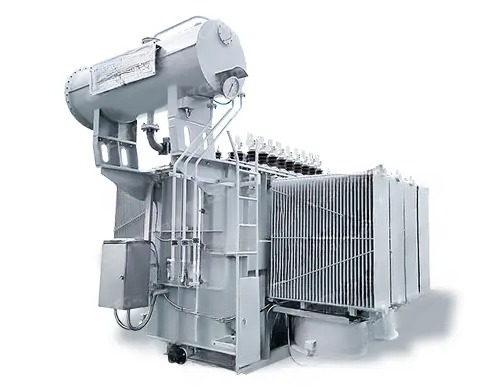

¿Qué es un transformador sumergido en aceite?
Transformadores sumergidos en aceiteActualmente son el tipo de transformador de distribución más utilizado a nivel mundial; sus núcleos y bobinados funcionan sumergidos en aceite para transformadores.
El aceite para transformadores cumple dos funciones críticas:
Aislamiento eléctrico
Disipación de calor
En consecuencia, los transformadores sumergidos en aceite ofrecen una excelente disipación de calor y una alta capacidad de carga.
Componentes clave de un transformador sumergido en aceite
Los principales componentes estructurales incluyen:
Centro
Bobinados de alta y baja tensión
Aceite para transformadores
Tanque
Radiador
Conservador de aceite (tanque de expansión)
relé de gas (relé Buchholz)
Aisladores pasamuros de alta y baja tensión
Entre ellos, el relé de gas es el dispositivo de protección de seguridad más importante.
Protección contra gas ligero
Cuando se produce un sobrecalentamiento localizado o un envejecimiento del aislamiento dentro del transformador, se generan pequeñas cantidades de gas, lo que activa una señal de alarma del relé de gas.
Protección contra gases pesados
En caso de fallos graves, como cortocircuitos entre espiras o fallos en el núcleo, se generan grandes volúmenes de gas y sobretensiones en el flujo de aceite, lo que provoca que el relé se dispare inmediatamente y corte el suministro eléctrico.
Ventajas de los transformadores sumergidos en aceite
Menor costo:Para la misma capacidad, el coste de compra suele ser entre un 30 % y un 50 % inferior al de los transformadores de tipo seco.
Gran capacidad de sobrecarga:Son capaces de soportar sobrecargas importantes a corto plazo, lo que las hace ideales para la producción industrial y la puesta en marcha de maquinaria a gran escala.
Excelente disipación de calor:El aceite para transformadores tiene una conductividad térmica mucho mayor que el aire, lo que resulta en un menor aumento de temperatura y un funcionamiento más estable.
Larga vida útil:Con un mantenimiento adecuado, la vida útil suele superar los 25 o 30 años.
Gran adaptabilidad al aire libre:Adecuado para instalación y funcionamiento a largo plazo en exteriores; ideal para redes eléctricas rurales, parques industriales y subestaciones de tipo rectangular.
Desventajas de los transformadores sumergidos en aceite
Riesgo de incendio
El aceite de transformador es un medio combustible, por lo que requiere la instalación de sistemas de protección contra incendios y fosas de contención de aceite de emergencia.
Amplios requisitos de mantenimiento
Las tareas habituales incluyen:
Comprobación del nivel de aceite
Análisis de la calidad del aceite
Filtración/purificación de aceite
Inspecciones de sellos
Requisitos medioambientales estrictos
Los derrames de petróleo pueden provocar la contaminación del suelo y de las aguas subterráneas.
Niveles de ruido relativamente altos
El nivel de ruido durante el funcionamiento suele oscilar entre 60 y 70 dB.
¿Qué es un transformador de tipo seco?
Los transformadores de tipo seco no utilizan aceite para transformadores; en su lugar, emplean bobinados de resina epoxi para el aislamiento y disipan el calor mediante refrigeración por aire natural o por aire forzado.
Debido a la ausencia de un medio oleoso, se utilizan ampliamente en sistemas de suministro eléctrico dentro de los edificios.
Componentes principales de los transformadores de tipo seco
Los componentes clave incluyen:
núcleo de hierro
Bobinados de alta y baja tensión
Capa de encapsulación de resina epoxi
Ventiladores de refrigeración
Sistema inteligente de control de temperatura
Revestimiento protector
El dispositivo principal de control de seguridad es el sistema de monitorización de la temperatura.
Cuando aumentan las temperaturas de bobinado:
80 °C: Los ventiladores se ponen en marcha.
90 °C: Se emitió una prealarma.
130 °C: Alarma activada
155 °C: Disparo automático
Esto previene eficazmente los daños en el aislamiento.
Ventajas de los transformadores de tipo seco
Excelente resistencia al fuego:No contiene fluidos combustibles a base de aceite; no existe riesgo de explosiones de aceite en caso de cortocircuito.
Instalación flexible:No se necesitan instalaciones auxiliares como fosos de contención de petróleo o tabiques resistentes al fuego.
Mantenimiento sencillo:No se requieren cambios de aceite ni pruebas de calidad del aceite; el mantenimiento se limita a la limpieza periódica del polvo y a las inspecciones del ventilador.
Respetuoso con el medio ambiente:No existe riesgo de fugas de petróleo ni de contaminación asociada.
Bajo nivel de ruido de funcionamiento:Suelen ser unos 10 dB más silenciosos que los transformadores sumergidos en aceite.
Desventajas de los transformadores de tipo seco
Mayor inversión inicial:Para la misma capacidad, el precio suele ser entre 1,5 y 2 veces superior al de los transformadores sumergidos en aceite.
Menor capacidad de sobrecarga:No apto para condiciones de funcionamiento que impliquen cargas pesadas frecuentes o picos de carga.
Vida útil ligeramente más corta:Su esperanza de vida típica es de 20 a 25 años.
Menor adaptabilidad ambiental:Sensible a la humedad, al polvo y a los ambientes corrosivos.
Comparación entre transformadores sumergidos en aceite y transformadores de tipo seco
Elemento de comparación | Transformador sumergido en aceite | Transformador de tipo seco |
Método de aislamiento | Aceite para transformadores | Resina epoxídica |
Método de enfriamiento | Refrigerado por aceite | Refrigerado por aire |
Resistencia al fuego | Moderado | Excelente |
Rango de capacidad | Hasta más de 100 MVA | Normalmente por debajo de 2500 kVA |
Capacidad de sobrecarga | Alto | Moderado |
Vida de servicio | 25-30 años | 20-25 años |
Costo de adquisición | Más bajo | Relativamente alto |
Costo de operación y mantenimiento | Más alto | Relativamente bajo |
Desempeño ambiental | Moderado | Excelente |
Entorno de instalación | Principalmente al aire libre | Principalmente en interiores |
¿Cómo elegir entre transformadores sumergidos en aceite y transformadores de tipo seco?
Escenarios en los que se recomiendan los transformadores de tipo seco:
centros comerciales
hospitales
Escuelas
Hoteles
Edificios de oficinas
Estaciones de metro
Centros de datos
salas de distribución subterráneas
Estos lugares suelen tener estrictas normas de seguridad contra incendios.
Escenarios en los que se recomiendan los transformadores sumergidos en aceite:
parques industriales
Plantas de fabricación
Minas
redes eléctricas rurales
Subestaciones tipo caja
Instalaciones de transformadores exteriores
Estos proyectos priorizan la rentabilidad, la resistencia a la intemperie y la fiabilidad operativa a largo plazo.
¿Cómo se debe seleccionar la capacidad del transformador?
En la práctica de la ingeniería, se puede utilizar la siguiente fórmula empírica:
S ≈ 1,25P
Dónde:
S: Capacidad del transformador (kVA)
P: Potencia activa total (kW)
Por ejemplo, si una fábrica tiene una carga total de 1000 kW:
1000 × 1,25 = 1250 kVA
Por lo tanto, seleccionar un transformador de 1250 kVA es razonable.
Al realizar la selección, es recomendable reservar entre un 15 % y un 25 % de capacidad adicional para dar cabida al crecimiento futuro.
No existe una superioridad o inferioridad absoluta entre los transformadores sumergidos en aceite y los de tipo seco; simplemente se adaptan a diferentes escenarios de aplicación. Los transformadores sumergidos en aceite siguen siendo la opción más común para sistemas de distribución eléctrica industriales y exteriores debido a ventajas como menores costos, mayor vida útil y alta capacidad de sobrecarga. Por otro lado, los transformadores de tipo seco son la solución preferida para edificios comerciales y zonas densamente pobladas, gracias a su excelente resistencia al fuego, respeto al medio ambiente y bajos requisitos de mantenimiento.
En breve:
Los transformadores secos son los preferidos para proyectos en interiores, mientras que los transformadores sumergidos en aceite se prefieren para proyectos en exteriores. Los transformadores secos se eligen para áreas densamente pobladas, mientras que los sumergidos en aceite se seleccionan para entornos industriales de alta carga. Seleccionar el transformador adecuado según las condiciones de funcionamiento reales es fundamental para lograr una seguridad, rentabilidad y eficiencia operativa óptimas.
