El transformador S13-M-30-2000/10, totalmente sellado e sumergido en aceite, está diseñado para su uso en sistemas eléctricos que operan a una frecuencia de CA de 50 Hz y una tensión nominal de trabajo de 10 kV o inferior. Se utiliza como transformador de distribución para empresas de sectores como el petrolero, metalúrgico, químico, textil e industrial ligero, así como en entornos con altos niveles de polvo.
Altitud de instalación: No superior a 1000 m sobre el nivel del mar;
Temperatura ambiente: -40°C a +40°C.
| Calificado Capacidad (kVA) | Combinación de voltaje | Conexión Etiqueta | No- Carga Pérdida (EN) | Carga Pérdida- es (EN) | Corto Circuito Impe- bailar (%) | No- Carga Actual (A) | Lpa Ruido Nivel (dB | Peso | Dimensiones generales | Carril Cauge (mm) | ||||
| Alta tensión (KV) | Alto Voltaje Gama de grifos (%) | LV (KV) | Centro | Aceite | Total | Largo × Ancho × Alto | ||||||||
| 30 | 6 6.3 10 10.5 11 | ±5% | 0,4 | Sí0 o Din11 | 80 | 630/600 | 4 | 0,7 | 42 | 130 | 55 | 245 | 710×470×815 | 400x400 |
| 50 | 100 | 910/870 | 0,6 | 42 | 200 | 85 | 380 | 770×520×910 | 400x400 | |||||
| 63 | 110 | 1090/1040 | 0,6 | 42 | 235 | 85 | 420 | 800×570×930 | 400x400 | |||||
| 80 | 130 | 1310/1250 | 0,55 | 42 | 280 | 85 | 480 | 800×590×930 | 400x450 | |||||
| 100 | 150 | 1580/1500 | 0,5 | 42 | 325 | 110 | 565 | 830×640×990 | 400x450 | |||||
| 125 | 170 | 1890/1800 | 0,45 | 42 | 395 | 115 | 650 | 870×670×1040 | 400x450 | |||||
| 160 | 200 | 2310/2200 | 0,4 | 43 | 470 | 140 | 780 | 880×720×1040 | 550x550 | |||||
| 200 | 240 | 2730/2600 | 0,4 | 44 | 530 | 145 | 840 | 920×840×1110 | 550x550 | |||||
| 250 | 290 | 3200/3050 | 0,35 | 44 | 620 | 155 | 955 | 950×840×1120 | 550x550 | |||||
| 315 | 340 | 3830/3650 | 0,35 | 44 | 740 | 195 | 1190 | 980×930×1210 | 660x650 | |||||
| 400 | 410 | 4520/4300 | 0,3 | 44 | 895 | 190 | 1340 | 1200×770×1210 | 550x700 | |||||
| 500 | 480 | 5410/5150 | 0,3 | 48 | 1120 | 290 | 1760 | 1290×840×1380 | 600x800 | |||||
| 630 | 570 | 6200 | 4.5 | 0,3 | 48 | 1290 | 325 | 2010 | 1390×910×1420 | 600x800 | ||||
| 800 | 700 | 7500 | 0,25 | 50 | 1520 | 325 | 2260 | 1470×960×1385 | 660x850 | |||||
| 1000 | 830 | 10300 | 0,2 | 50 | 1510 | 345 | 2370 | 1650×1120×1390 | 660x950 | |||||
| 1250 | 970 | 12000 | 0,2 | 51 | 1980 | 420 | 3010 | 1640×1070×1570 | 750x950 | |||||
| 1600 | 1170 | 14500 | 0,2 | 51 | 2260 | 500 | 3470 | 1790×1220×1590 | 750x950 | |||||
| 2000 | 1550 | 17820 | 5 | 0,2 | 53 | 2780 | 600 | 4250 | 1910×1250×1610 | 820x1050 | ||||
El núcleo está construido con láminas de acero al silicio laminadas en frío, de grano orientado y de alta permeabilidad. Presenta un diseño innovador: una estructura laminada apilada con cortes a inglete completos, en la que las ramas del núcleo tienen una sección transversal circular de varios pasos, y las horquillas del núcleo comparten las mismas dimensiones de sección transversal que las ramas.
Los devanados utilizan conductos de aceite corrugados y un proceso sin barniz, asegurados mediante bandas de compresión. Todos los devanados son de bobina concéntrica. Los devanados de alta tensión cuentan con tomas que corresponden a requisitos de tensión específicos; estas tomas están conectadas a un interruptor selector de tomas montado en la tapa del tanque. Los ajustes de tensión de las tomas solo pueden realizarse después de desconectar la alimentación.
Los transformadores sumergidos en aceite, con potencias comprendidas entre 30 y 2000 kVA, están equipados con una válvula de alivio de presión. A petición del usuario, también se puede instalar un relé de gas (relé Buchholz) con contactos de alarma y disparo.
Todos los transformadores de distribución trifásicos sumergidos en aceite están equipados con un soporte para termómetro de vidrio. Este soporte se ubica en la parte superior del tanque de aceite, con el bulbo del termómetro sumergido 120 ± 10 mm. Los transformadores con una potencia nominal entre 1000 y 2000 kVA también incluyen un termómetro de señal para exteriores.

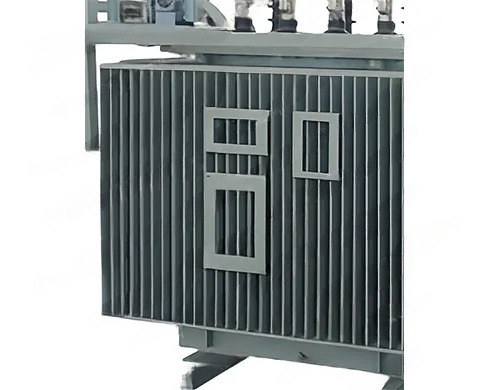

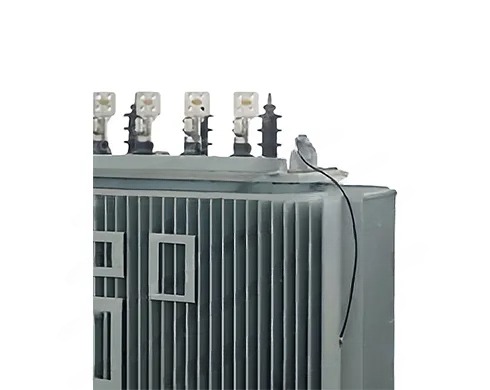

El tanque del transformador sumergido en aceite totalmente sellado S13-M está construido con paredes corrugadas. La superficie exterior se somete a un proceso de recubrimiento en polvo, lo que da como resultado una película de pintura duradera y resistente.
Las aletas de refrigeración corrugadas cumplen una doble función: proporcionan refrigeración y, al mismo tiempo, actúan como mecanismo de ventilación. La elasticidad inherente de las aletas corrugadas compensa las variaciones en el volumen del aceite del transformador causadas por las fluctuaciones de temperatura. En consecuencia, este diseño de transformador completamente sellado elimina la necesidad de un depósito de expansión externo, reduciendo así la altura total de la unidad.
Durante el proceso de sellado, el transformador de distribución se somete a un llenado de aceite al vacío, que elimina por completo la humedad del interior de la unidad y garantiza que el aceite del transformador permanezca aislado del aire atmosférico. Esto previene eficazmente la entrada de oxígeno y humedad —factores que podrían degradar el rendimiento del aislamiento del transformador y acelerar el envejecimiento del aceite—, eliminando así la necesidad de realizar muestreos y pruebas periódicas del aceite.
Esta serie está diseñada para sistemas de distribución de energía de 10 kV y se utiliza ampliamente en:
Redes eléctricas urbanas y rurales, zonas residenciales, centros comerciales
Empresas industriales y mineras, fábricas, proyectos de infraestructura
Edificios de gran altura, aeropuertos, estaciones de ferrocarril, túneles, puertos
Entornos adversos como polvo, humedad y sitios inflamables y explosivos.
Proporciona un suministro eléctrico estable, eficiente y seguro para los servicios públicos, la producción industrial y el suministro eléctrico civil.
Líneas de producción profesionales para transformadores sumergidos en aceite con estricto control de calidad.
Tecnología madura de estampado, bobinado, ensamblaje y llenado de aceite al vacío.
Pruebas rigurosas: prueba de rutina, prueba de tipo, tensión de resistencia, pérdida de carga, prueba sin carga.
Certificaciones: ISO 9001, ISO 14001, CCC, etc.
Gran capacidad para gestionar pedidos en masa y proyectos personalizados.
Una de nuestras series más vendidas tanto en el mercado nacional como en el internacional.
Se vende a clientes en Asia, África, Europa, Oriente Medio y Sudamérica.
Ampliamente reconocido por las compañías eléctricas, los usuarios industriales, los contratistas de ingeniería y los distribuidores.
Pedidos recurrentes estables y cooperación marco a largo plazo.
Nuestra fábrica está ubicada en la ciudad de Shenyang, provincia de Liaoning. Somos una fábrica profesional con más de 30 años de experiencia en el campo de los interruptores de alta y baja tensión, subestaciones, transformadores, cajas de distribución de cables y diversos equipos eléctricos. Nuestra fábrica es un proveedor destacado de State Grid Corporation of China. *Tenemos más de 30 años de experiencia fabricando diferentes tipos de transformadores. Nuestra fábrica continúa insistiendo en la orientación al cliente y en la búsqueda del desarrollo de la tecnología y la ciencia. *Nuestros productos son de alta calidad y cuentan con el profundo cariño de nuestros clientes. Nuestros productos han obtenido certificaciones internacionales como ISO, CE e IEC. Contamos con una sólida cadena de suministro y un excelente servicio postventa.
Ofrecemos servicio OEM/ODM. Nuestro equipo técnico y de presupuestos profesional puede proporcionarle un proyecto satisfactorio de acuerdo con sus planos y parámetros.
Nuestro pedido mínimo es de 1 unidad.
Depende de los requisitos y la cantidad del producto.
Nuestra actividad principal se centra en la investigación, el desarrollo, la fabricación, la venta y el mantenimiento de equipos eléctricos, incluyendo transformadores, aparamenta de alta y baja tensión y subestaciones prefabricadas. También ofrecemos servicios de ingeniería y construcción eléctrica, consultoría técnica y servicios propios de importación y exportación, brindando soluciones integrales y servicios de apoyo a clientes nacionales e internacionales. Gracias a nuestra amplia experiencia en el sector de equipos eléctricos, hemos acumulado un profundo conocimiento del mismo.
La empresa fue fundada en 1993 y está ubicada en la ciudad de Shenyang, provincia de Liaoning. La dirección exacta se encuentra en la sección "Contáctenos" de nuestro sitio web oficial, o puede comunicarse con el servicio de atención al cliente para obtener información detallada.
Nuestra empresa cuenta con las certificaciones ISO 9001, CE, IEC, ECM, de empresa de alta tecnología, de empresa promotora de la protección ambiental, de sistema de gestión ambiental, de sistema de gestión de seguridad y salud ocupacional, de sistema de gestión de calidad, de fábrica inteligente, múltiples patentes de invención y patentes de modelo de utilidad. Todas nuestras operaciones cumplen con los estándares industriales pertinentes en China y en los mercados de exportación objetivo. Los documentos de certificación están disponibles para su verificación por parte del cliente.
Nuestros productos y servicios se clasifican principalmente en tres grupos: Equipos de energía renovable, como equipos auxiliares para la generación de energía eólica y fotovoltaica; y servicios que incluyen construcción y mantenimiento inteligentes, construcción, instalación y mantenimiento de centrales eléctricas. Para obtener información más detallada, consulte la sección «Productos y servicios» de nuestro sitio web oficial o póngase en contacto con un asesor comercial.
El precio de nuestros productos y servicios se determina mediante un cálculo exhaustivo basado en las especificaciones del producto, los estándares de los materiales, la duración del servicio, los requisitos de personalización, el volumen de compra, los costos de logística de exportación y otros factores. Para obtener un presupuesto específico, póngase en contacto con nuestro asesor comercial. Tras proporcionarnos sus requisitos detallados, le enviaremos una propuesta de presupuesto completa. Nuestros precios son transparentes y sin cargos ocultos.
Sí. Para los clientes que requieren personalización, podemos asignar un equipo especializado para desarrollar una solución a medida basada en sus necesidades específicas. Esto incluye: - Funcionamiento, apariencia y especificaciones de los equipos eléctricos - Procesos de servicios de comercio internacional, métodos logísticos y soluciones de despacho de aduanas - Contenido del servicio, procedimientos de ejecución y plazos. Nos aseguramos de que se cumplan todos los requisitos personalizados.
Puedes obtener más información a través de los siguientes métodos: ① Consulte las descripciones detalladas en la sección “Productos/Servicios” de nuestro sitio web oficial; ② Póngase en contacto con el servicio de atención al cliente para obtener los manuales del producto; ③ Programe una demostración presencial o una presentación en línea a través del servicio de atención al cliente, donde profesionales responderán a sus preguntas; ④ Póngase en contacto con el servicio de atención al cliente para obtener materiales del producto en varios idiomas y la documentación que cumpla con los requisitos de exportación.
Las principales diferencias radican en las clasificaciones de eficiencia energética y las pérdidas en vacío. Para parques industriales y escenarios con operación a plena carga a largo plazo, elija la serie S20 para un ahorro energético sostenido. Para redes rurales y escenarios con fluctuaciones de carga significativas, la serie S13 ofrece una mejor relación costo-beneficio. La selección específica debe considerar las condiciones del sitio, los requisitos de capacidad y el entorno de instalación. Ofrecemos servicios de consultoría de selección gratuitos.
Nuestros productos cumplen con los estándares reconocidos internacionalmente y satisfacen los requisitos de acceso al mercado local en todo el mundo. Contamos con certificaciones como la ISO 9001 y podemos proporcionar todas las cualificaciones y documentos de certificación necesarios que exija el país o región de destino para garantizar el cumplimiento de los requisitos de despacho de aduanas y uso. Para obtener más información, póngase en contacto con nuestro servicio de atención al cliente o con nuestros representantes de ventas.
Ofrecemos asistencia técnica integral. Nuestra distribución logística a nivel nacional incluye embalaje en cajas de madera para protección contra impactos. Los productos de exportación utilizan embalajes que cumplen con los estándares internacionales de envío para garantizar la seguridad de la carga. El soporte para la instalación incluye guía remota por video y manuales impresos con asistencia personalizada para el cableado. Para proyectos complejos, podemos ofrecer servicios de instalación a medida según los requisitos del proyecto.
El proceso de adquisición consta principalmente de cuatro pasos: ① Usted presenta sus requisitos de compra (especificaciones, cantidad, tiempo de entrega, dirección de entrega); ② Emitimos un presupuesto y un contrato; ambas partes firman el contrato después de confirmar su exactitud; ③ El pago se realiza de acuerdo con los términos del contrato; ④ Entregamos los productos/prestamos los servicios según lo especificado en el contrato y completamos el proceso de aceptación.
Sí. Para clientes que realizan compras al por mayor, ofrecemos descuentos por volumen según la cantidad de compra, la duración de la colaboración y otros factores. Los niveles de descuento específicos se pueden negociar con nuestros asesores comerciales.
Ofrecemos servicios integrales de declaración de aduanas para comercio exterior. El procedimiento estándar es el siguiente: ① El cliente proporciona la factura proforma, la lista de empaque y el contrato; ② Nuestra empresa prepara la documentación completa, incluyendo el formulario de declaración de aduanas y el formulario de inspección de mercancías; ③ Gestionamos la declaración; ④ Tras el despacho aduanero, organizamos el transporte marítimo/aéreo. Los términos comerciales admitidos incluyen: FOB, CIF, EXW, DAP, etc., que pueden seleccionarse de forma flexible según las preferencias de compra del cliente.
Aceptamos pedidos de prueba en pequeñas cantidades y solicitudes de muestras. ① Ámbito de aplicación de la muestra: Disponemos de accesorios estándar y pequeños prototipos. ② Métodos de entrega: Envíos nacionales mediante logística estándar/mensajería; envíos internacionales mediante FedEx/EMS. ③ Detalles del costo: Las muestras son gratuitas; los gastos de envío internacional corren por cuenta del cliente.
Para reducir el impacto de las fluctuaciones del tipo de cambio, se recomienda adoptar la liquidación en múltiples divisas. Además, en función del ciclo de colaboración, las partes pueden negociar acuerdos de liquidación con tipo de cambio fijo para minimizar el efecto de la volatilidad cambiaria en su relación.
Puede enviar sus comentarios a través de los siguientes canales: ① Envíe un correo electrónico a tt@ttdl.cn. Le responderemos en un plazo de 24 horas. ② Póngase en contacto con su representante de ventas o agente de servicio al cliente asignado para obtener ayuda con la presentación de informes y la resolución.
Sí. Para los clientes que adquieren nuestros productos o utilizan nuestros servicios de colaboración, ofrecemos capacitación técnica y orientación operativa para que dominen rápidamente el uso del producto y las técnicas de integración de servicios. Si necesita asistencia técnica posteriormente, puede contactar con nuestro equipo técnico en cualquier momento. Le responderemos con prontitud para resolver cualquier problema técnico.
① Consultas de servicio al cliente por correo electrónico o en línea: Respuesta en un plazo de 24 horas; ② Póngase en contacto con su representante de ventas asignado: Reciba una respuesta inmediata y una gestión acelerada; ③ Diagnosticaremos rápidamente la causa de la falla y proporcionaremos soluciones a través de la comunicación remota, los parámetros operativos y los síntomas de la falla; ④ Para el servicio in situ, coordinaremos el plan de soporte técnico óptimo en función de la ubicación del proyecto y las circunstancias reales.
Las devoluciones y cambios de productos se gestionan según los términos del contrato firmado por ambas partes. Los clientes pueden enviar sus solicitudes a través de nuestro servicio posventa o representantes de ventas, proporcionando los detalles del pedido, información del producto y las explicaciones pertinentes. Revisaremos y procesaremos la solicitud en función de los acuerdos contractuales y las circunstancias específicas. Nota: Los productos y equipos personalizados que ya se hayan instalado o utilizado generalmente no se pueden devolver ni cambiar; sin embargo, ofrecemos servicios de reparación y asistencia técnica. Para productos destinados a la exportación, también es necesario cumplir con las normativas internacionales de comercio, logística y despacho de aduanas.
Puede contactar con su asesor de ventas o representante de atención al cliente asignado, proporcionar los detalles de su pedido y consultar el estado en tiempo real. Para pedidos de exportación, puede realizar un seguimiento simultáneo del despacho de aduanas y las actualizaciones logísticas. Además, le mantendremos informado periódicamente sobre la producción, la entrega o la prestación del servicio para que esté siempre al tanto.
Las ofertas de empleo específicas, los requisitos de cualificación y demás detalles se encuentran en la información publicada en el sitio web oficial de la empresa. Visite el sitio web para obtener más información.
Puede ponerse en contacto con el servicio de atención al cliente en línea o enviar un correo electrónico a tt@ttdl.cn. Le responderemos en un plazo de 24 horas.
Nuestra empresa cumple estrictamente con las leyes y regulaciones nacionales de protección de la privacidad, y cuenta con un sistema integral de protección de la información del cliente. Toda la información del cliente se utiliza exclusivamente para la coordinación comercial y la prestación de servicios. Jamás divulgaremos ni venderemos información del cliente a terceros sin autorización, garantizando así la seguridad de sus datos. Para clientes de comercio internacional, además, cumplimos con las normativas de protección de la privacidad de los mercados de destino.
Cumplimos estrictamente con las leyes y regulaciones de los mercados objetivo. Nuestros procesos de producción cumplen con el Sistema de Gestión Ambiental ISO 14001; nuestros productos cumplen con la directiva ambiental RoHS; y en nuestros proyectos en el extranjero implementamos estándares laborales locales, lo que garantiza operaciones conformes a la normativa y protege a nuestros clientes de los riesgos de incumplimiento en sus actividades comerciales locales.
